直流叠加谐波电压下的油纸绝缘局部放电和电荷积聚特性研究
(Study on partial discharge and charge accumulation characteristics of oil-pressboard insulation under DC superimposed harmonic voltage)
1.研究背景
换流变压器阀侧油纸绝缘承受脉动方波电压作用。电压包含大量直流分量和高次谐波，谐波分量的存在会使得换流变内部局部放电和电荷积聚特性较为复杂，更易引发绝缘失效问题。因此，本文设置直流叠加谐波电压下的试验，研究谐波频率、直流分量对油纸绝缘局部放电和电荷积聚的影响，并探究电荷动态行为与局部放电的相互关联机制。
2.试验平台

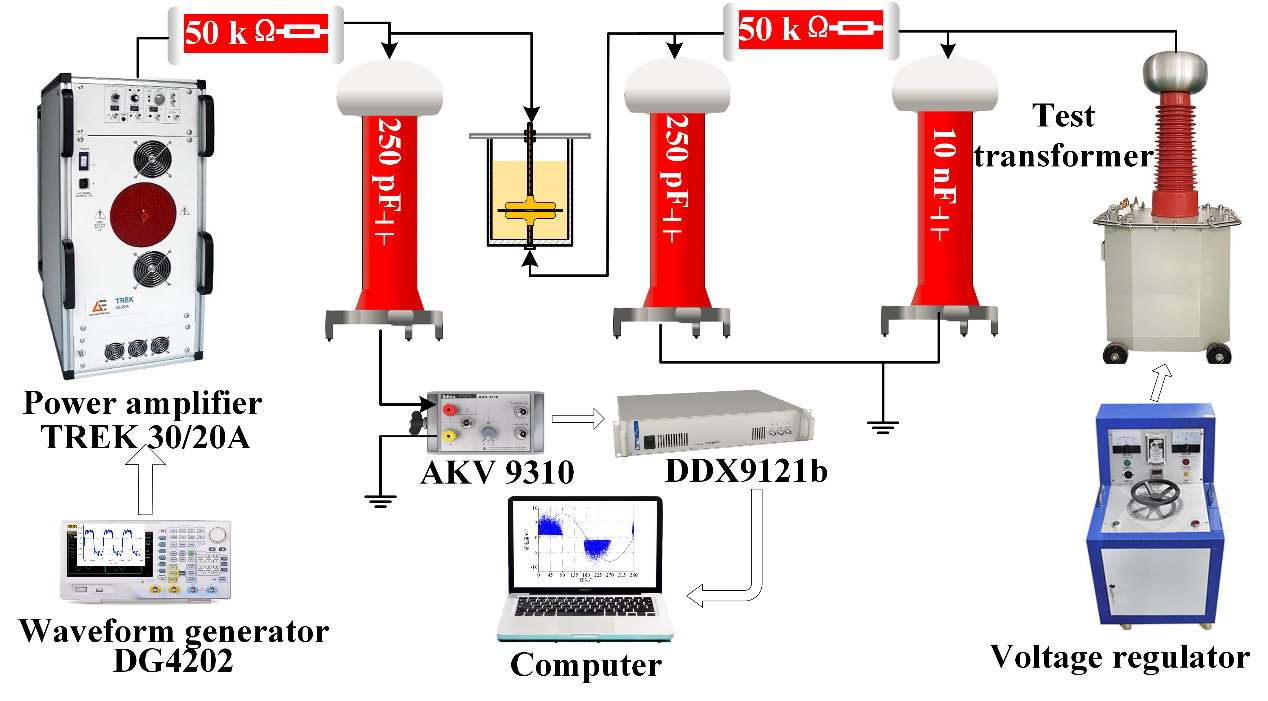

直流叠加谐波电压的局部放电试验平台如图1所示。试验装置可模拟换流变阀侧主绝缘实际承受的叠加谐波下的复合电压。
图1局部放电试验平台
基于电声脉冲法的空间电荷测量系统如图2所示，能够满足叠加高次谐波电场下的空间电荷测量需求。
图2空间电荷测量系统
设置谐波直流比例为1:1的复合电压，设置不同频率（50Hz、150Hz、250Hz、300Hz、350Hz）的谐波电压，探究直流分量和谐波频率对局部放电和电荷分布特性的影响。另外，设置谐波直流电压比例为1:3，作为对照。
3.试验结果
如图3所示，对直流叠加不同频率谐波电压下的局部放电特征参量进行统计。可以看到当谐波直流电压比例相同时，最大放电量、平均放电量和放电重复率均随着谐波频率的升高而增大。当叠加谐波频率相同时，特征参量均随着直流分量的增加而减小。由此可见直流电压的存在抑制了高次谐波对局部放电的促进作用。
（a）最大放电量 （b）平均放电量
（c）放电重复率
图3直流叠加不同频率谐波电压下的局部放电特征参量

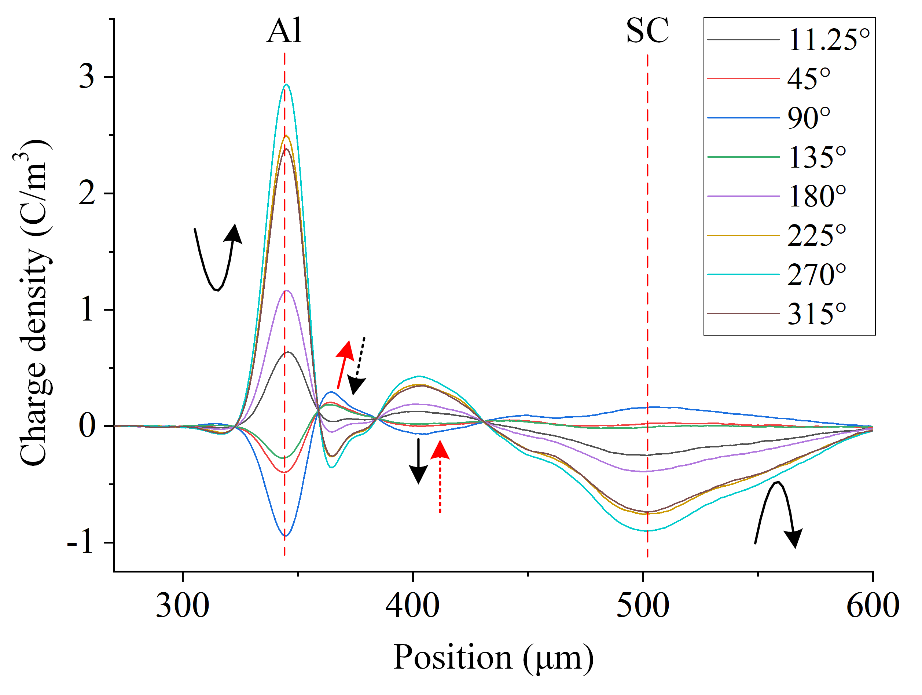

如图4所示为谐波直流比例1:1时，直流叠加50Hz谐波的复合电场下不同相位处的空间电荷波形。在交直流复合电场下电荷分布呈现非对称性，不同相位处空间电荷分布随外施极化电压波形的变化而改变。
图4直流叠加50Hz谐波电场下不同相位处空间电荷波形
4.讨论
高次谐波对残余电荷的积聚和消散过程具有重要影响。气隙内壁界面电荷消散呈指数衰减趋势。外施谐波电压频率越高，电荷消散作用减弱，残余电荷量变多，由此导致残余电场
越大。当外施电压极性反转后，仍然存在上半个周期积聚的残余电荷形成残余电场促进反向放电的发生。

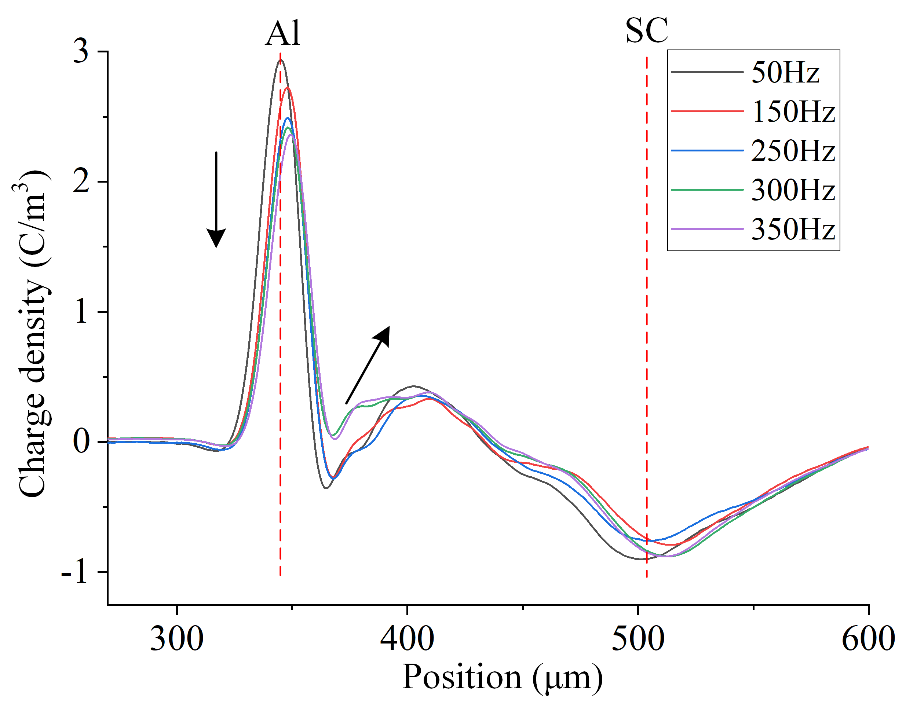

统计直流叠加不同频率谐波下相位为270°时的空间电荷波形如图5所示。随着叠加谐波频率的增大，纸板内部正极性空间电荷积累量逐渐增大。复合电压中的直流分量使得正极性电荷不断被注入，并使电荷产生定向移动。谐波频率的升高降低了电荷的有效迁移距离，使得纸板内部积累空间电荷变多，场强畸变越严重。
图5直流叠加不同频率谐波下的空间电荷波形
不同时间下叠加不同频率谐波电压的最大电场畸变率ΔEmax如图6所示。由图6可知，相同谐波与直流电压比例下，极化时间越长，ΔEmax越大。相同极化时间下，最大电场畸变率ΔEmax随叠加谐波电压频率升高而变大。电场畸变将加剧局部放电，甚至导致绝缘击穿。
图6不同时间下叠加不同频率谐波电压的最大电场畸变率
当下纸板承受正极性电场时，电荷输运与复合过程如图7所示。
图7局部放电时气隙缺陷的电荷输运和复合过程
5结论
随着叠加谐波频率的升高，纸板内部电荷积累变多，导致电场畸变。电荷频繁注入和抽出的同时伴随着电荷复合次数增多，能量的大量释放会破坏油纸绝缘的微观结构，加速其侵蚀劣化速率，形成更多的陷阱使得电场畸变更为严重，进而促进了局部放电的产生。直流分量的存在建立了固定的直流反向电场，削弱了外施电场强度，增加了界面注入势垒，对局部放电起到抑制作用。
